一、概述
便携式电力电缆多次脉冲法故障定位设备配置方案,由T-905A/T-907/T-907L电缆故障测距仪、T-303B高压信号发生器、T-506电缆故障定点仪、T-S200二次脉冲耦合器及脉冲电容器等便携设备共同组成,适用于各个电压等级、各种类型的电力电缆主绝缘故障的测试。
二、设备配置

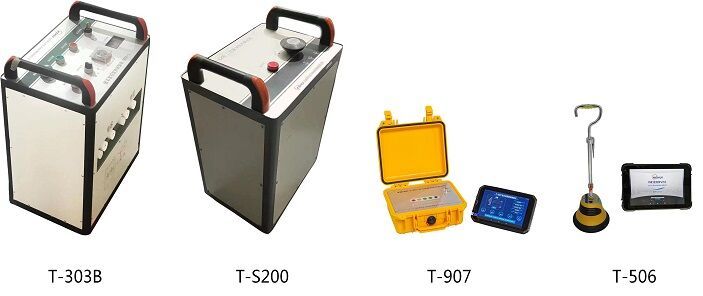

1.标准配置
序号 |
名称 |
型号 |
1 |
电力电缆故障测距仪 |
T-907 |
2 |
电缆测试高压信号发生器 |
T-303B |
3 |
二次脉冲信号耦合器 |
T-S200 |
4 |
电力电缆故障定点仪 |
T-506 |
2.可选配置
序号 |
名称 |
型号 |
1 |
电力电缆故障测距仪 |
T-905A/T-907L |
2 |
电缆测试音频信号发生器 |
T-602 |
3 |
带电电缆路径鉴别综合测试仪 |
T-L300 |
4 |
电缆识别仪 |
T-710 |
5 |
电力电缆故障定点仪 |
T-505 |
三、主要功能
低压脉冲法、脉冲电流法、多次脉冲法等三种故障测距方法,可用于测量各个电压等级、各种性质的电力电缆主绝缘故障距离。
四、技术特点
q设备便携,现场组装简便。
q具有低压脉冲法、脉冲电流法、多次(二次、三次)脉冲法等三种故障测距方法,可用于测量各个电压等级、各种故障性质的电力电缆主绝缘故障距离。
q采用更为先进、可靠的触发采样技术,可准确判知故障点放电时的稳弧时刻,使二次脉冲法的测试成功率得以极大提高。
q系统结构简单合理,集成度高,简化了测试接线,降低了故障探测的难度,大大提高了故障探测的速度与成功率。
五、技术指标
项目 |
指标 |
高压输出 |
输出电压 |
0~32 kV(标准配置) |
额定电容 |
3µF(标准配置) |
冲击能量 |
1500J(标准配置) |
工作方式 |
直流/单次脉冲/周期脉冲 |
测试方法 |
二次脉冲/脉冲电流 |
放电周期 |
周期4~15 s连续可调 |
工作电源 |
220V±10% 50Hz±10% |
故障测距 |
测试方法 |
低压脉冲法、脉冲电流法、多次脉冲法 |
测量范围 |
0~64km |
脉冲宽度 |
20ns~10µs(标准配置) |
最大采样频率 |
400MHz(标准配置) |
最小测量精度 |
0.2m(标准配置) |
波速度 |
100~300m/µs连续可调 |
故障定点 |
定点方法 |
声磁同步法、声测法、脉冲磁场法 |
声磁同步法定点精度 |
0.1m |
